  • 蓝牙MCU N32WB452系列
    浏览次数:

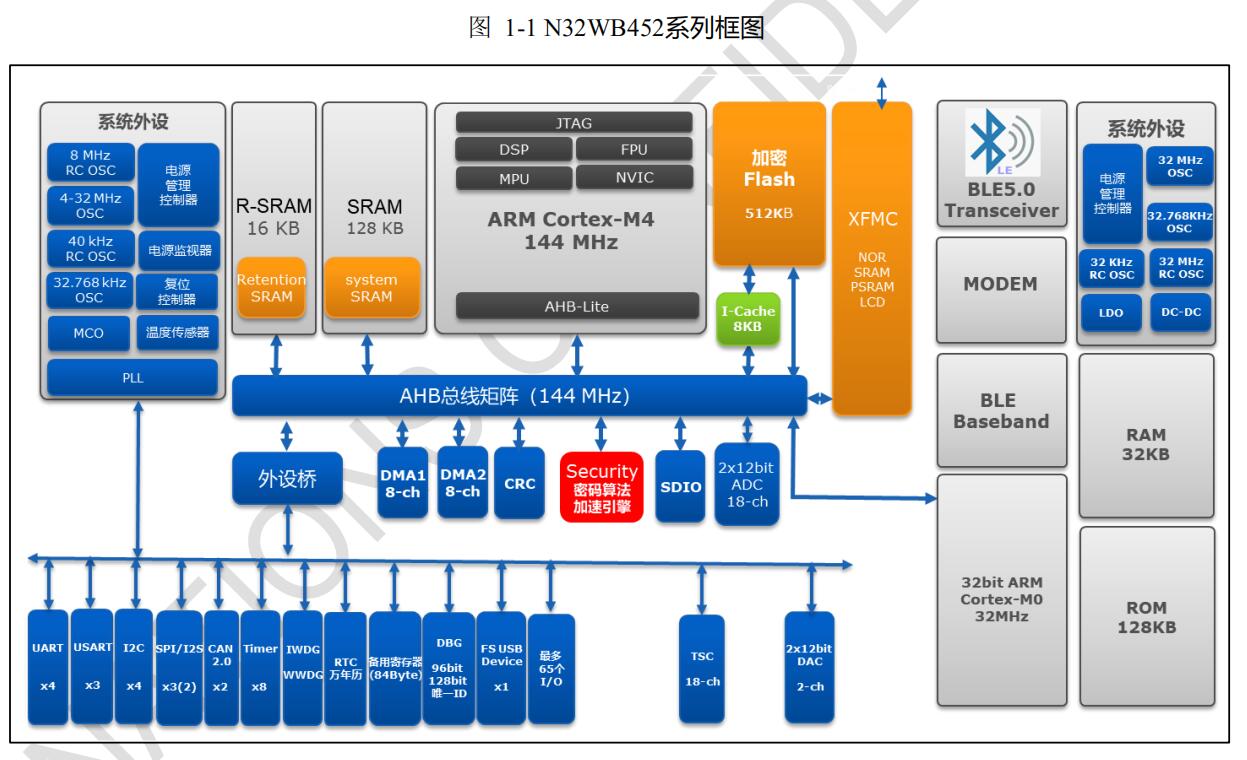

    N32WB452系列是一颗专门为物联网设备、智能穿戴产品开发的BLE5.0 MCU产品,它采用32位ARM Cortex-M4加32位ARM Cortex-M0双内核构架,其中包括32bit ARM Cortex-M0核专用于处理BLE5.0射频电路及蓝牙协议。

    N32WB452系列产品提供了符合BLE 5.0的无线连接能力,它适合于智能门锁、智能穿戴、智能标签、智能家居、物联网及移动互联等多种应用场合。

     BLE5.0
    ― 2.4 GHz 射频收发,支持 BLE5.0
    ― 高接收机灵敏度(–94dBm@BLE)
    ― 可编程的发射机功率,最大可达+3dBm
    ― 内置 Balun/匹配网络
    ― 接收功耗:3.5mA@3.0V(DCDC)
    ― 发射功耗:3.6mA@3.0V/0 dBm( DCDC)
     内核 CPU
    ― 32 位 ARM Cortex-M4 + Cortex-M0 双内核构架,
    ― 32 位 ARM Cortex-M4 内核+ FPU,支持 DSP 指令和 MPU
    ― 内置 8KB 指令 Cache 缓存,支持 Flash 加速单元执行程序 0 等待
    ― 最高主频 144MHz,180DMIPS
     存储器
    ― 512K Byte 片内 Flash + 128KB ROM,Flash 支持加密存储、分区管理及数据保护功能,
    ― 144K Byte 片内 SRAM
     低功耗模式
    ― STANDBY 模式:2.5 uA,100uS 快速唤醒
    ― STOP2 模式:5uA,40uS 快速唤醒
    ― Stop0 模式:90uA,20uS 快速唤醒
     时钟
    ― HSE:4MHz~32MHz 外部高速晶体
    ― LSE:32.768KHz 外部低速晶体
    ― HSI:内部高速 RC OSC 8MHz
    ― LSI:内部低速 RC OSC 40KHz
    ― 内置高速 PLL
    ― 支持 1 路时钟输出,可配置系统时钟、HSE、HSI 或 PLL 后分频输出
     复位
    ― 支持上电/掉电/外部引脚复位
    ― 支持可编程的低电压检测及复位
    ― 支持看门狗复位
     最大支持 65 个可支持复用功能的 GPIOs, 最大翻转速度 50MHz,大多数 GPIOs 支持 5V 耐压. 
     通信接口
    ― 7 个 U(S)ART 接口, 最高速率达 4.5 Mbps,其中 3 个 USART 接口(支持 1xISO7816,1xIrDA,
    LIN),4 个 UART 接口
    ― 3 个 SPI 接口,速率高达 36 MHz,其中 2 个支持 I2S
    ― 4 个 I2C 接口,速率高达 1 MHz,主从模式可配,从机模式下支持双地址响应
    ― 1 个 USB2.0 Full speed Device 接口
    ― 2 个 CAN 2.0B 总线接口
    ― 1 个 SDIO 接口(QFN88),支持 SD/MMC/eMMC 格式
    ― XFMC(可变内部存储控制器)接口,可扩展 SRAM,PSRAM,NOR/NAND Flash 存储器, TFT LCD 显示
    ― 1 个 DVP (Digital Video Port)  模拟接口
    ― 2 个 12bit 5Msps 高速 ADC,可配置为 12/10/8/6bit 模式,6bit 模式下采样率高达 9Msps,多达 16
    路外部单端输入通道,支持差分模式
    ― 多达 18 通道电容式触摸按键,支持低功耗状态下唤醒
    ― 2 个 12bit DAC,采样率 1Msps
    ― 支持外部输入独立参考电压源
    ― 所有模拟接口支持 1.8~3.6V 全电压工作
     2 个高速 DMA 控制器,每个控制器支持 8 通道,通道源地址及目的地址任意可配
     RTC 实时时钟,支持闰年万年历,闹钟事件,周期性唤醒,支持内外部时钟校准
     定时计数器
    ― 2 个 16bit 高级定时计数器,支持输入捕获、输出比较、PWM 输出以及正交编码输入等功能,最高控
    制精度 6.9nS;每个定时器有 4 个独立的通道,其中 3 个通道支持 6 路互补 PWM 输出
    ― 4 个 16bit 通用定时计数器, 每个定时器有 4 个独立的通道,支持输入捕获/输出比较/PWM 输出
    ― 2 个 16bit 基础定时计数器
    ― 1x 24bit SysTick
    ― 1x 7bit 窗口看门狗(WWDG) ― 1x 12bit 独立看门狗( IWDG)
     编程方式
    ― 支持 SWD/JTAG 在线调试接口
    ― 支持 UART、USB Bootloader
     安全特性
    ― 内置密码算法硬件加速引擎
    ― 支持 AES、DES、SHA,SM1、 SM3、SM4、SM7,MD5 算法
    ― Flash 存储加密,多用户分区管理(MMU) ― TRNG 真随机数发生器
    ― CRC16/32 运算
    ― 支持写保护(WRP),多种读保护(RDP)等级(L0/L1/L2) ― 支持安全启动,程序加密下载,安全更新
    ― 支持时钟失效监测,防拆监测
     96 位 UID 及 128 位 UCID
     工作条件
    ― 工作电压范围:1.8V~3.6V
    ― 工作温度范围:-40℃~105℃ ― ESD:±4KV(HBM 模型), ±1KV(CDM 模型)
    封装
    ― QFN48(6mm x 6mm)
    ― QFN64(8mm x 8mm)

    ― QFN88(10mm x 10mm)

    智能门锁、智能穿戴、智能标签、智能家居、物联网及移动互联



    Part NumberPackageDescriptionDownload
    N32WB452xEQFN48、QFN64、QFN8832bit ARM Cortex-M4F + Cortex-M0 BLE5.0,144MHz,512KB Flash,144KB SRAM,XFMC,1xSDIO,DVP,ADC,DAC,SE(N32WB452CEQ6,N32WB452REQ6,N32WB452LEQ6)
