方案简介

天浩旭科技推出的4K60延长器方案，是基于龙迅半导体芯片的专用芯片LT87121GXE和LT8631SX平台所设计，该款延长器分辨率可达4K60，支持RGB888格式，在保证画质无损，色彩高保真，近乎零延时的状态下，可支持最远40米的双绞线传输。除了传统的HDMI接口外，该方案可支持Typec接口、DP接口，并且不同的接口发射器和接收器均可混合搭配，是一款适合于多媒体应用传输的绝佳方案。

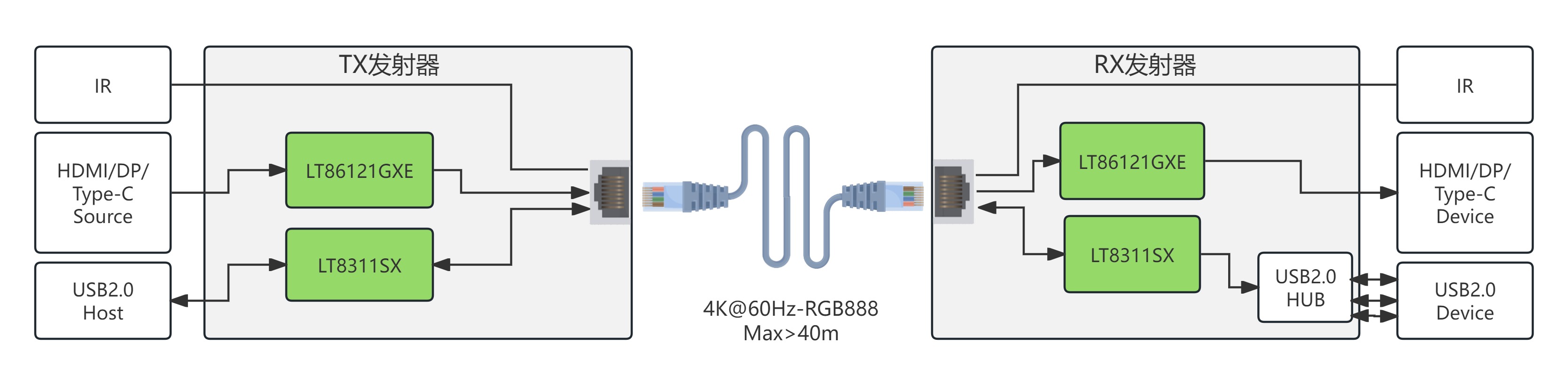

方案框图

产品规格：

视频接口：支持HDMI/DP/Type-C

分辨率：4K@60Hz-RGB888

距离：40M max with CAT6

KVM：支持USB2.0

U盘：支持USB2.0

IR：支持

主控介绍：

视频处理器：LT87121GXE

LT87121GXE是一款高性能HDMI2.1或DP1.4a中继器。可应用于长电缆，芯片支持HDMI2.1输入和输出，HDCP2.3支持数据解密和加密，最高支持10Gbps的数据速率，为4K@144Hz, 8K@30Hz或8K@60Hz使用压缩数据（传递），Type-C或DP1.4a输入和输出都支持高达8.1Gbps的数据速率，为4K@144Hz, 8K@30Hz或8K@60Hz使用压缩数据（传递）。在配对模式下，DSC可用于降低数据速率，从而降低带宽要求。此外，FEC可以被激活以纠正数据错误，并有助于提高系统的容错水平。此外，芯片有两个数字音频接口I2S和SPDIF可供选择，I2S接口支持8通道LPCM，SPDIF接口支持2通道LPCM或压缩音频，两者都以最大192 KHz的采样率。该微处理器使用嵌入式SPI闪存进行固件存储，系统控制也可通过配置I2C从接口实现。

芯片规格

❈ DP1.4a/eDP1.5 Transmitter

    ▪ Compliant with DisplayPort specification 1.4a for 1.62Gbps, 2.7Gbps, 5.4Gbps, 8.1Gbps

    ▪ Compliant with Embedded DisplayPort specification version 1.5

    ▪ Support DisplayPort 1/2/4 lanes

    ▪ Support HDCP 1.3/2.3

    ▪ Support HDCP repeater

    ▪ Support RGB 6/8/10/12 bpc, YCbCr4:4:4/YCbCr4:2:2/YCbCr4:2:0 8/10/12 bpc

    ▪ Support up to 4K@144Hz RGB 6bpc, YCbCr4:2:2 10 bpc or YCbCr4:2:0 12 bpc

    ▪ Support up to 8K@60Hz DSC pass-through

    ▪ Support HDR10

❈ Digital Audio Input and Output

    ▪ I2S interface supports up to 8-channel audio, with sample rates of 32~192 KHz and sample sizes of 16~24 bits

    ▪ SPDIF interface supports LPCM, Dolby Digital, DTS digital audio up to 192KHz frame rate

    ▪ Compliant with IEC60958 or IEC61937

❈ DSC Decoder

    ▪ Compliant with DSC 1.2a

    ▪ Support up to hactive 7680

    ▪ Support up to pixel clock 1.44GHz

    ▪ Support 1/2/4 slices

    ▪ Support color space RGB, YCbCr4:4:4, YCbCr4:2:2,and YCbCr4:2:0

▪ Support color depth 8bit and 10bit

❈ DSC Encoder

▪ Compliant with DSC 1.2a

▪ Support up to hactive 7680

▪ Support up to pixel clock 1.44GHz

▪ Support 1/2/4/8 slices

▪ Support color space RGB, YCbCr4:4:4, YCbCr4:2:2,

❈ Miscellaneous

▪ CSC: RGB <-> YUV444 <-> YUV422<-> YUV420

▪ Integrated 100/400KHz I2C slave

▪ Integrated microprocessor

▪ External oscillator 25MHz, +/-50ppm

▪ Embedded SPI flash for firmware and HDCP keys

▪ Firmware update through SPI or I2C or USB interface

USB2.0信号处理器：LT8311SX

LT8311SX是一款高性能USB2.0扩展器，可通过以太网电缆或标准USB电缆提供USB信号中继。LT8311SX符合USB2.0规范，支持高速、全速和低速通信。它以480Mbps的速度将USB2.0 HS传输距离扩展到60米，从而消除了USB2.0规范的5米限制。此外，支持用户定义的数据包，为边带数据通信提供路径。它专为长电缆应用而设计，因此非常适合扩展USB2.0 I/O设备的范围，如USB2.0相机、硬盘驱动器、闪存驱动器、打印机、扫描仪等。

该设备能够自动操作，由集成微处理器启用，该微处理器使用嵌入式SPI闪存进行固件存储。系统控制也可通过配置I2C从接口实现。

芯片规格

❈ USB2.0 Extender

    ⊹ Support HS/FS/LS mode

    ⊹ Extended USB communication distance over CAT6 Ethernet cable: up to 60m for HS/FS, and up to 130m for LS

    ⊹ Single pair operation

    ⊹ Transparent to USB hosts and devices (driver free)

    ⊹ Support hot plug

    ⊹ Used in pairs

❈ Miscellaneous

    ⊹ External oscillator

    ⊹ Integrated microprocessor

    ⊹ Embedded SPI flash for firmware storage

    ⊹ GPIOs for system control

    ⊹ Integrated 100/400kHz I2C slave

    ⊹ Firmware update through SPI or I2C interface

    ⊹ Power supply: 3.3V for I/O and 1.2V for core

    ⊹ ESD 4kV HBM

    ⊹ Temperature Range: -40℃ ~ +85℃
