简介

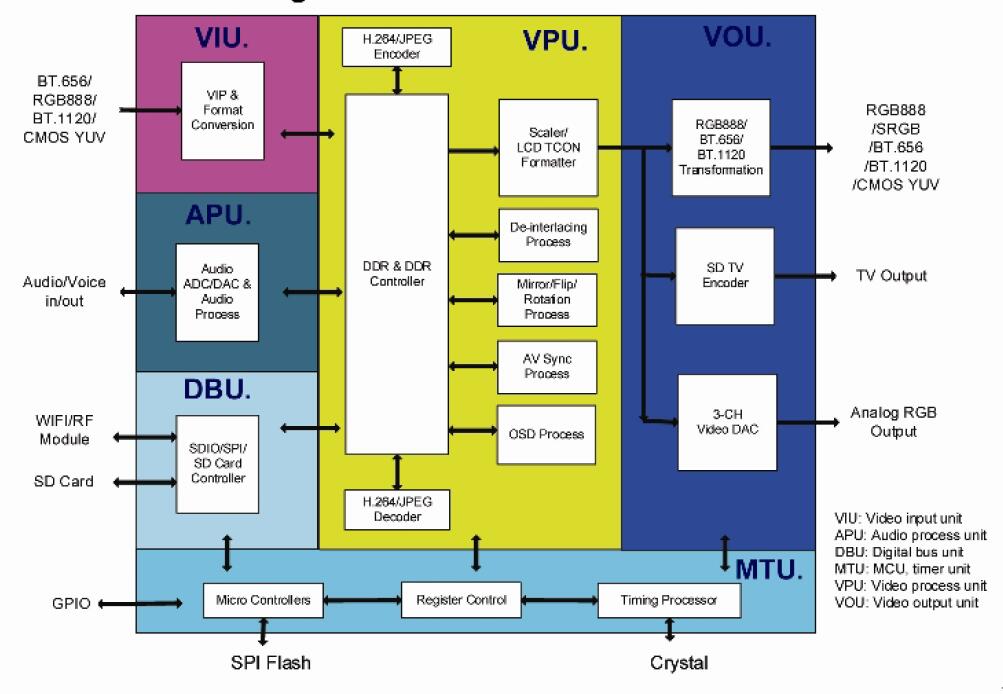

AL582是凌泰科技Averlogic推出的一颗多功能的视频流SoC芯片，它包括视频压缩编解码器、SD卡控制器、WiFi控制器、嵌入式DDR存储器、嵌入式MCU、视频处理引擎、RGB DAC和TV编码器。

AL582的压缩引擎是一个高质量的H.264和JPEG编解码器。H.264编解码器支持高达1280x720@30 fps的HD分辨率，JPEG编解码器支持高达1920x1080的分辨率可用于快照功能。引擎可编程到基线、主轮廓或高轮廓功能，帧速率和压缩数据速率也可以被编程用于高效的视频流应用。

AL582C内嵌视频处理器支持具有多个视频格式的视频输入，并且视频输出具有去隔行和缩放效果。AverLogic的专有缩放算法支持视频放大和缩小，分辨率最高可达1920X1080水平和垂直方向独立。它还提供去隔行、镜像、翻转和处理在逐行面板或模拟RGB DAC输出上显示的隔行视频。

OSD方面，AL582 SOC包括两个引擎。压缩引擎位于两个OSD引擎之间。256色OSD引擎用于显示彩色菜单树，8色OSD引擎用于显示屏幕上的基本文本。

AL582是嵌入式非系统 的MCU设计，客户使用更加简单，并且内嵌DDR存储器，减少了产品的体积。SD卡控制接口可与SDHC SD卡相连，用于存储压缩文件和播放视频流。WiFi控制接口可以连接到802.11的WiFi模块，用于无线视频流应用。

AL582采用H.264的编解码方式，可将采集的图像转换为视频流后通过无线的方式进行传输，也可捕捉画面将静态图片传输到远端，适用于智能家居系统应用，玩具应用，物联网IoT图传监控应用。

特性

❈  数据与控制接口：SD卡SDIO，Wi-Fi/RF模块SPI，电池低压检测，UART，中断和GPIO单片机用户界面控制。

❈  输入:  RGB888, BT.1120, YCbCr, BT.656

❈ 8-bit CMOS Sensor and ISP chip YCbCr

❈ 16-bit YCbCr

❈ Video bypass mode

输出接口：

❈ 20-bit and 16-bit YCbCr

❈ Embedded Analog RGB DAC

❈ Embedded TV Encoder CVBS/S-video

应用

    ◆ 婴儿监视器

    ◆ 无线安全摄像机

    ◆ 汽车摄像机和交通记录器

    ◆ 医疗和维修范围

    ◆ 门用电话

    ◆ AV发送器

    ◆ 对讲机

    ◆ 玩具应用

    ◆ NB-IoT无线图传
